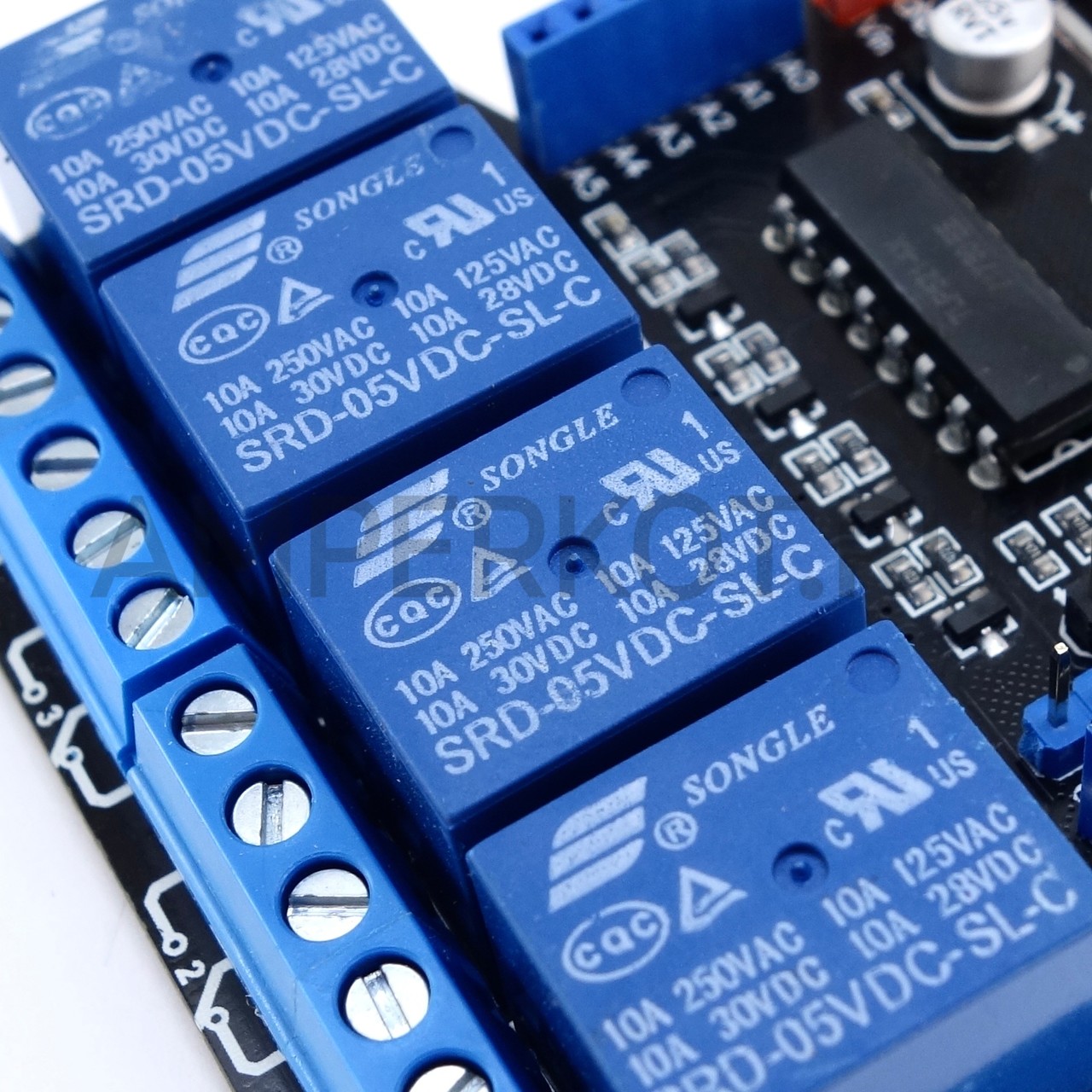

4-х канальный модуль реле RobotDyn в форм-факторе Arduino UNO. Особенностью данного модуля является высокая степень защиты микроконтроллера при подключения мощной нагрузки к выходам реле Перейти к полному описанию
Артикул: 24365251

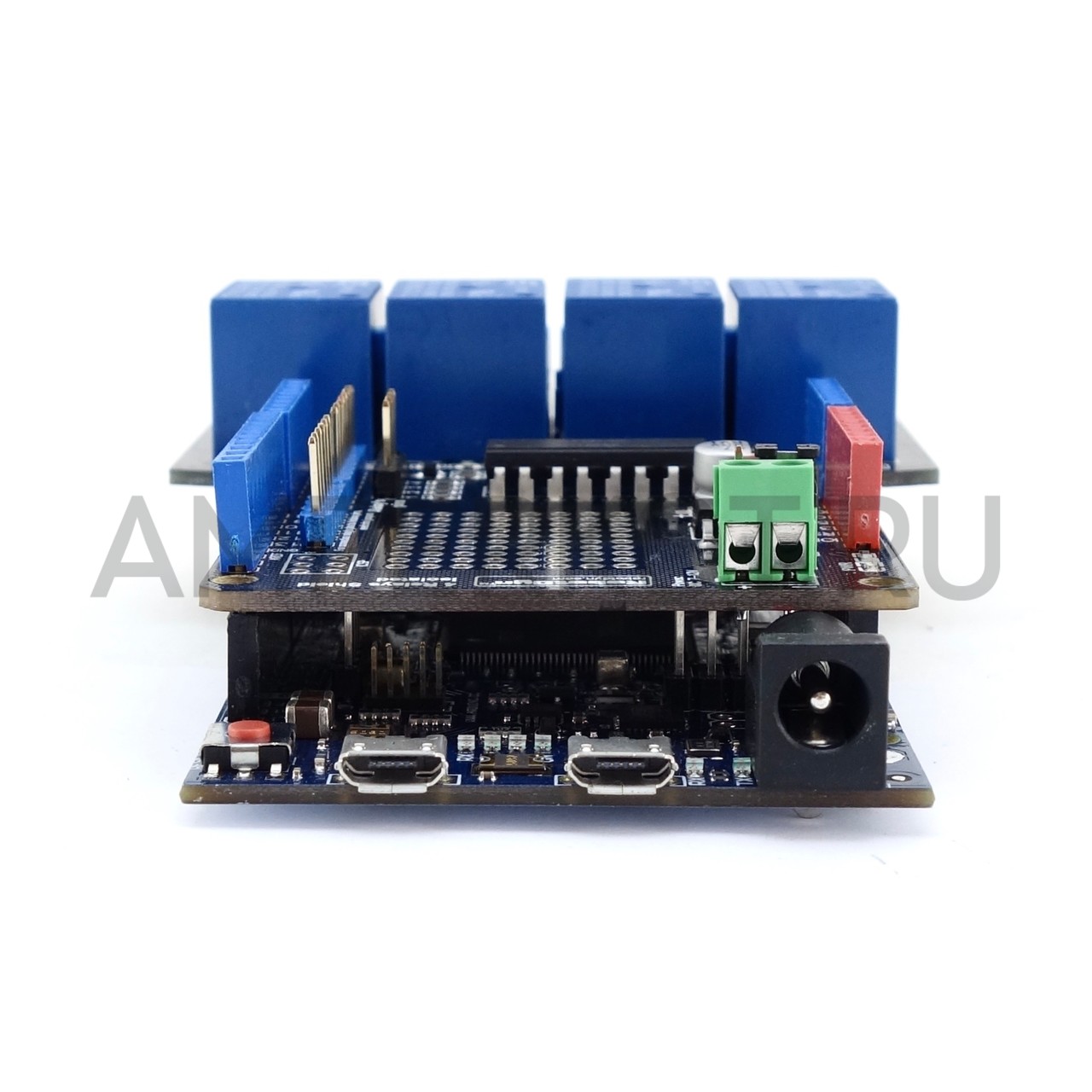

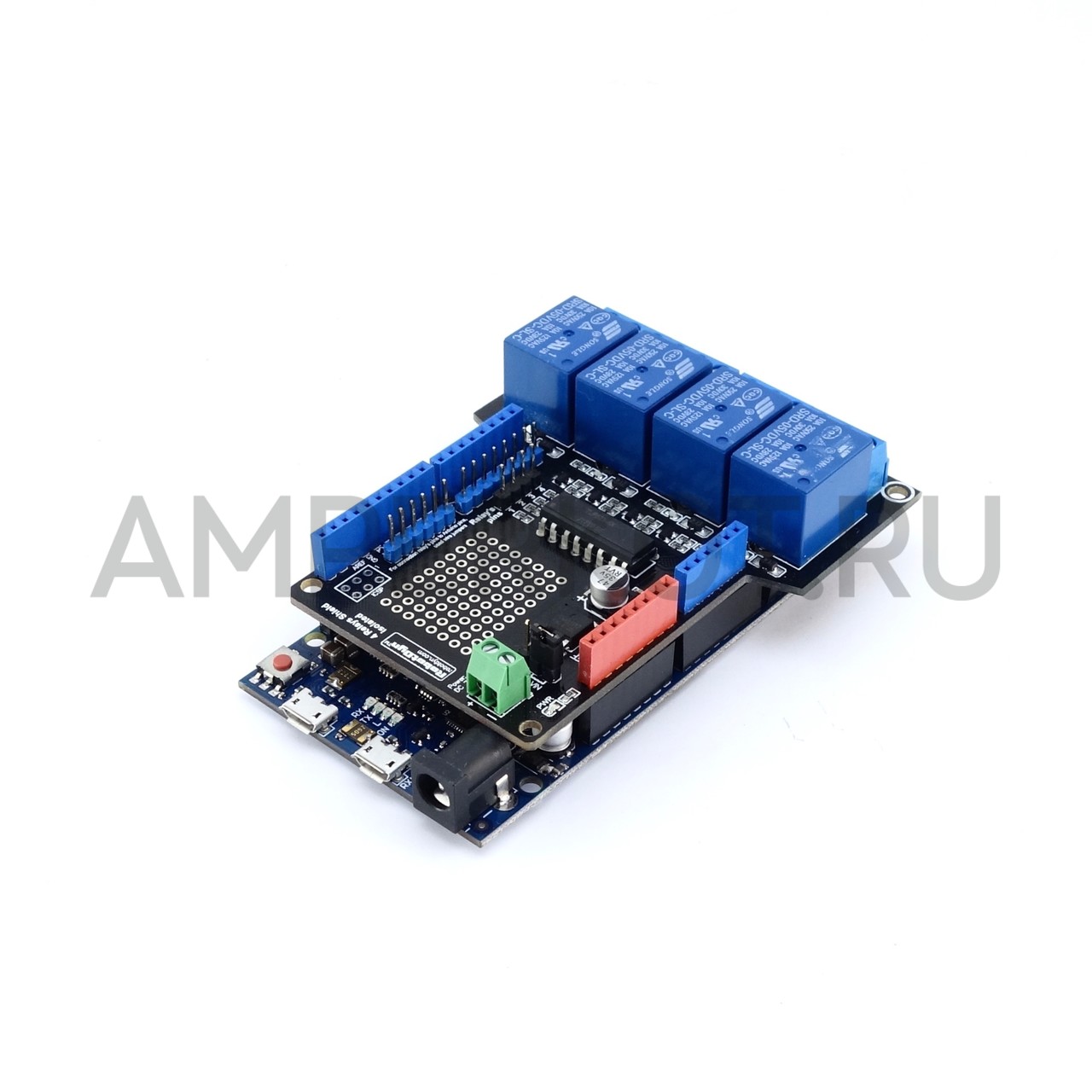

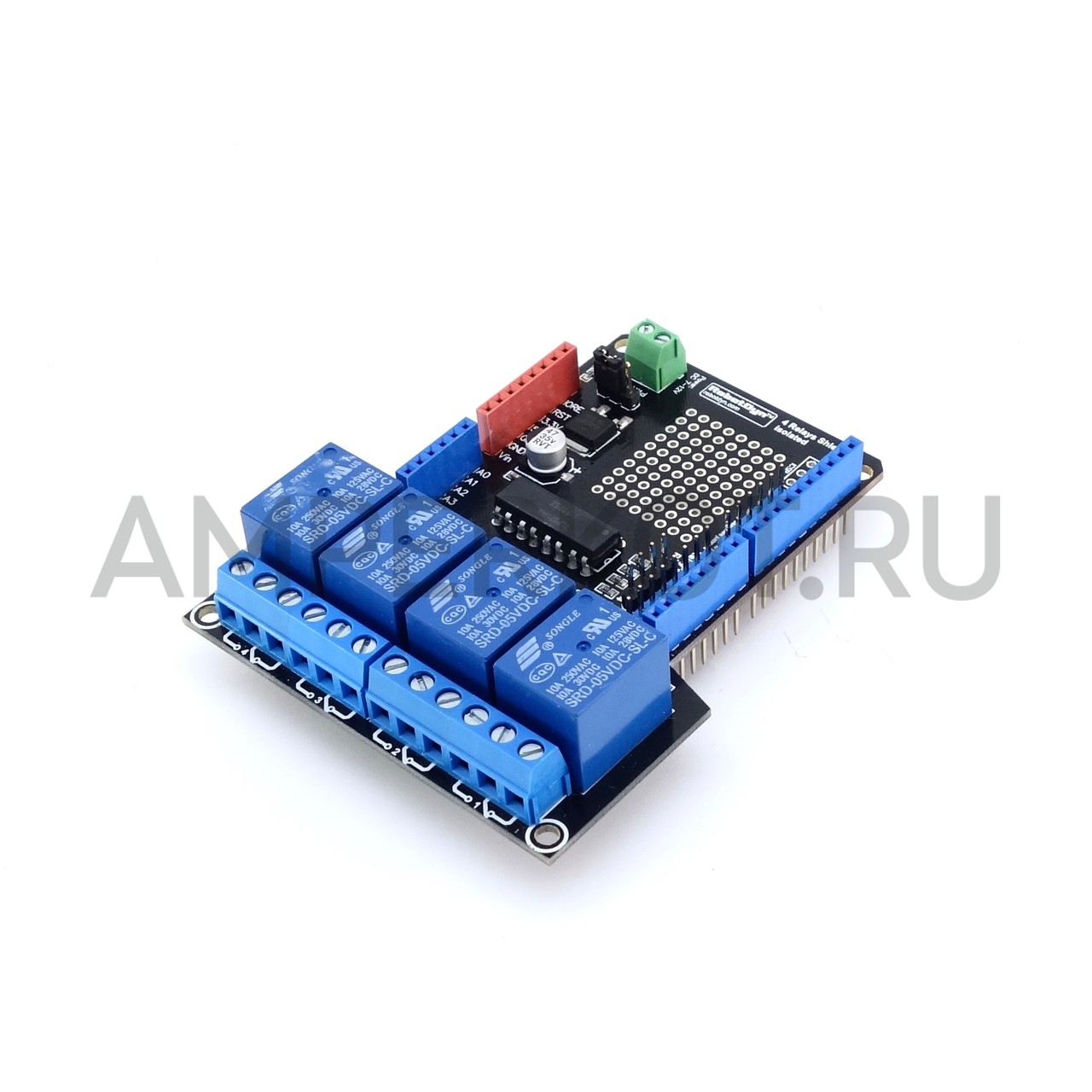

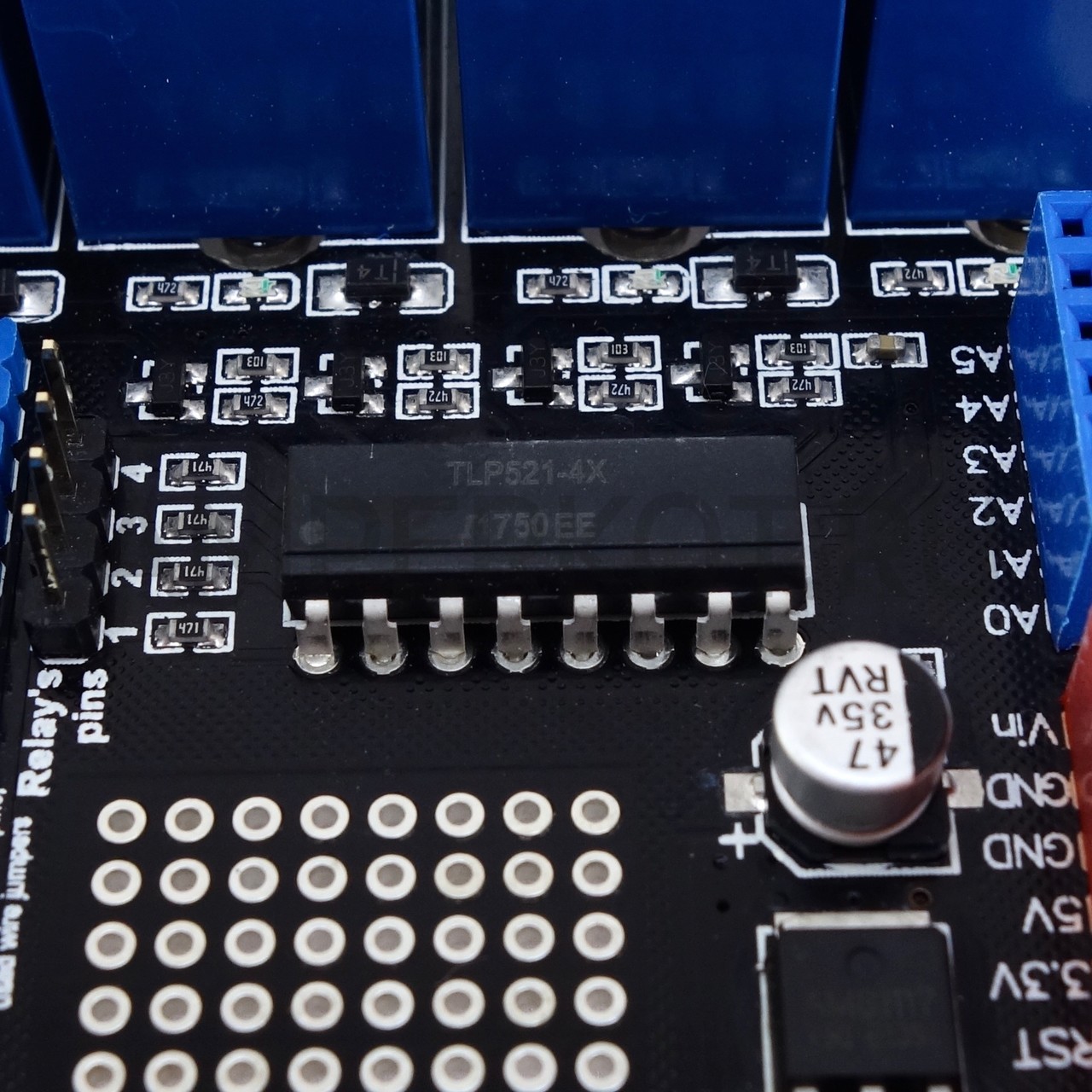

4-х канальный модуль реле RobotDyn в форм-факторе Arduino UNO. Особенностью данного модуля является высокая степень защиты микроконтроллера при подключения мощной нагрузки к выходам реле, что достигается благодаря следующим решениям. Во-первых, силовая часть платы модуля вынесена за пределы платы микроконтроллера, исключая тем самым случайное замыкание. Во-вторых, для гальванической развязки на плате установлена четырехканальная оптопара.
Подключить реле можно к любым цифровым пинам D0-D13. Для этого на плате модуля имеются четыре пина (входы каналов реле), которые посредством перемычек, входящих в комплект, подключаются к любым свободным пинам. При этом сохраняется возможность подключить сверху дополнительные модули для Arduino.
Питание модуля может осуществляться от Arduino (при условии достаточной мощности источника питания) или от внешнего источника, напряжением 7-12 В. Модуль потребляет около 400 мА.
Размеры модуля 90х53.4(90 силовая часть) мм.
