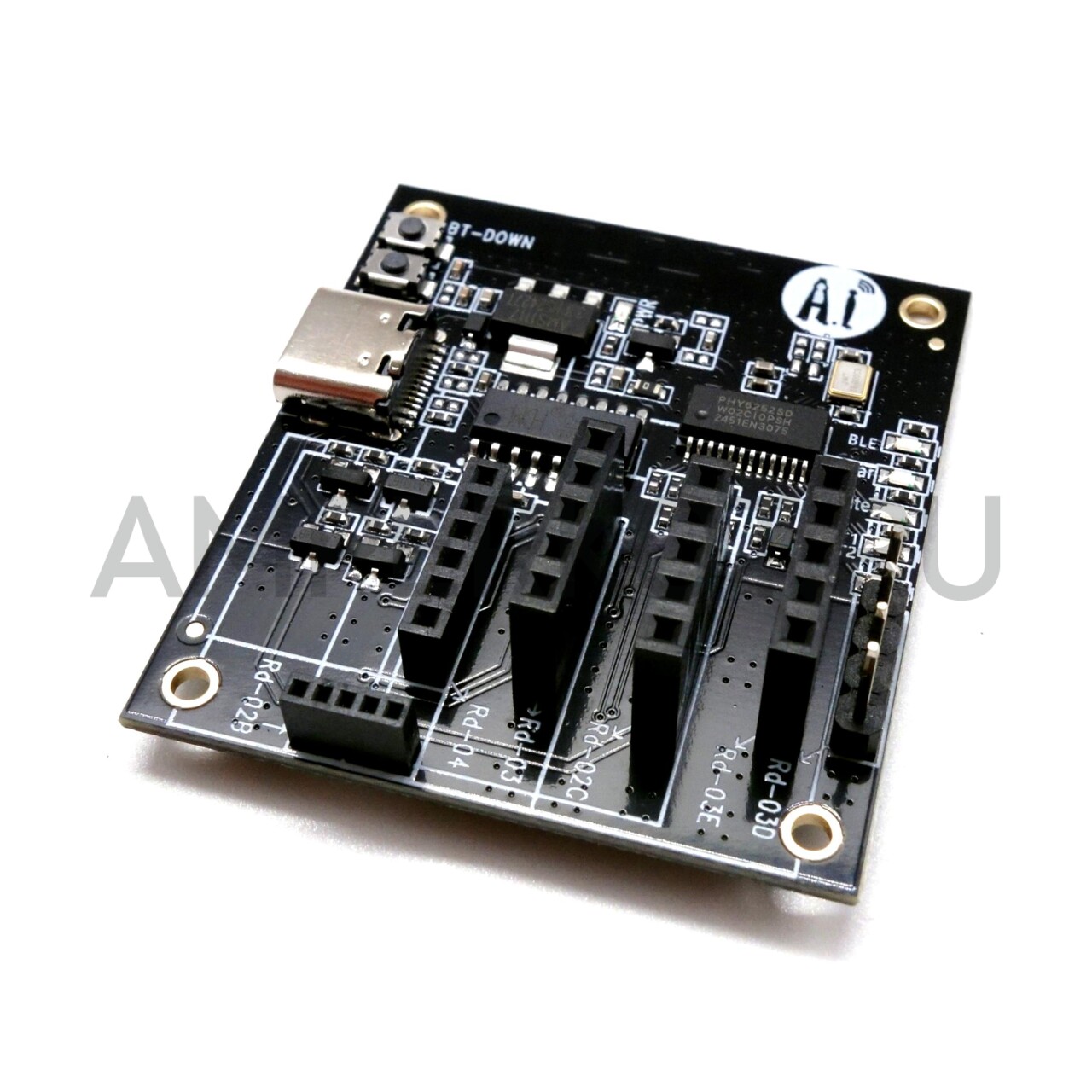

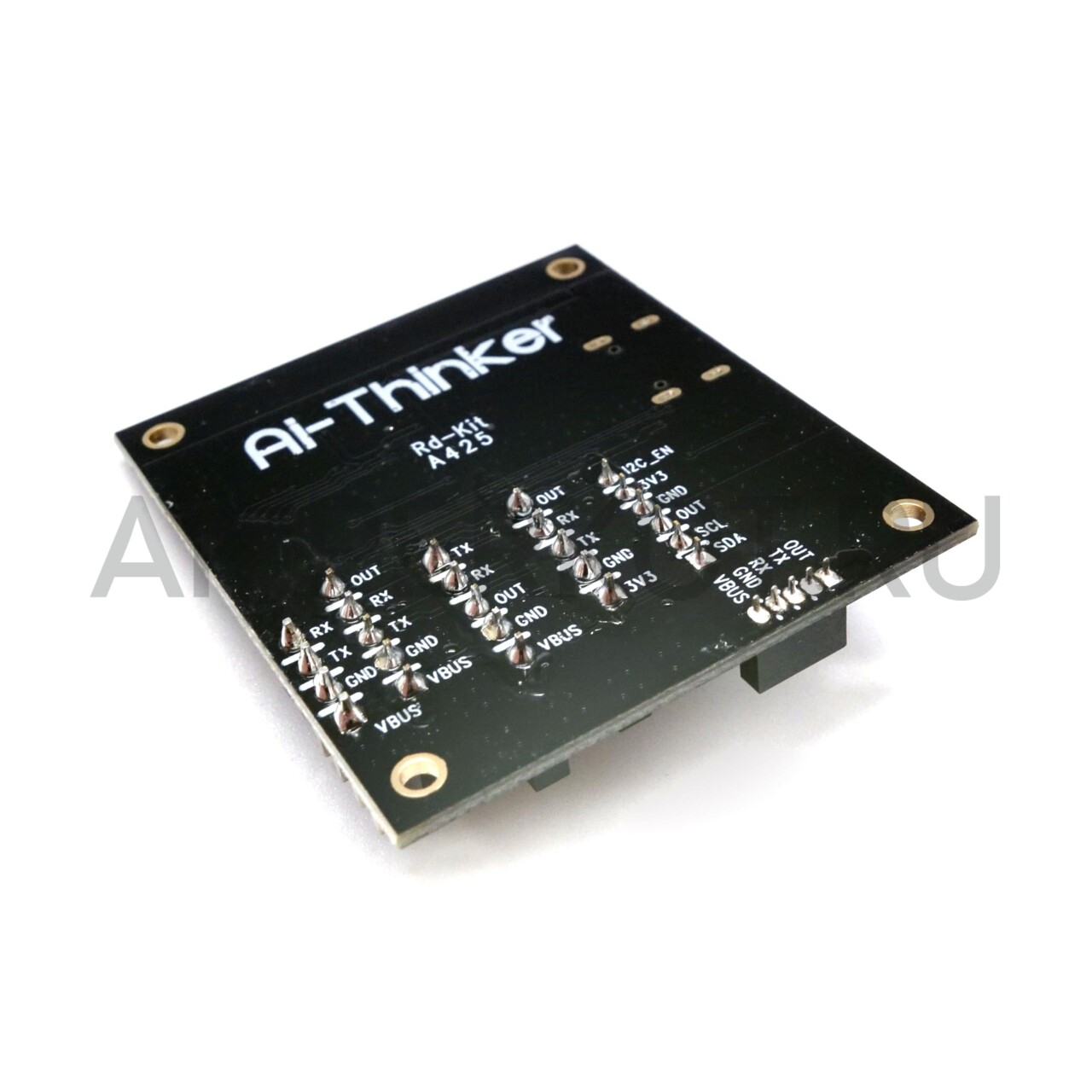

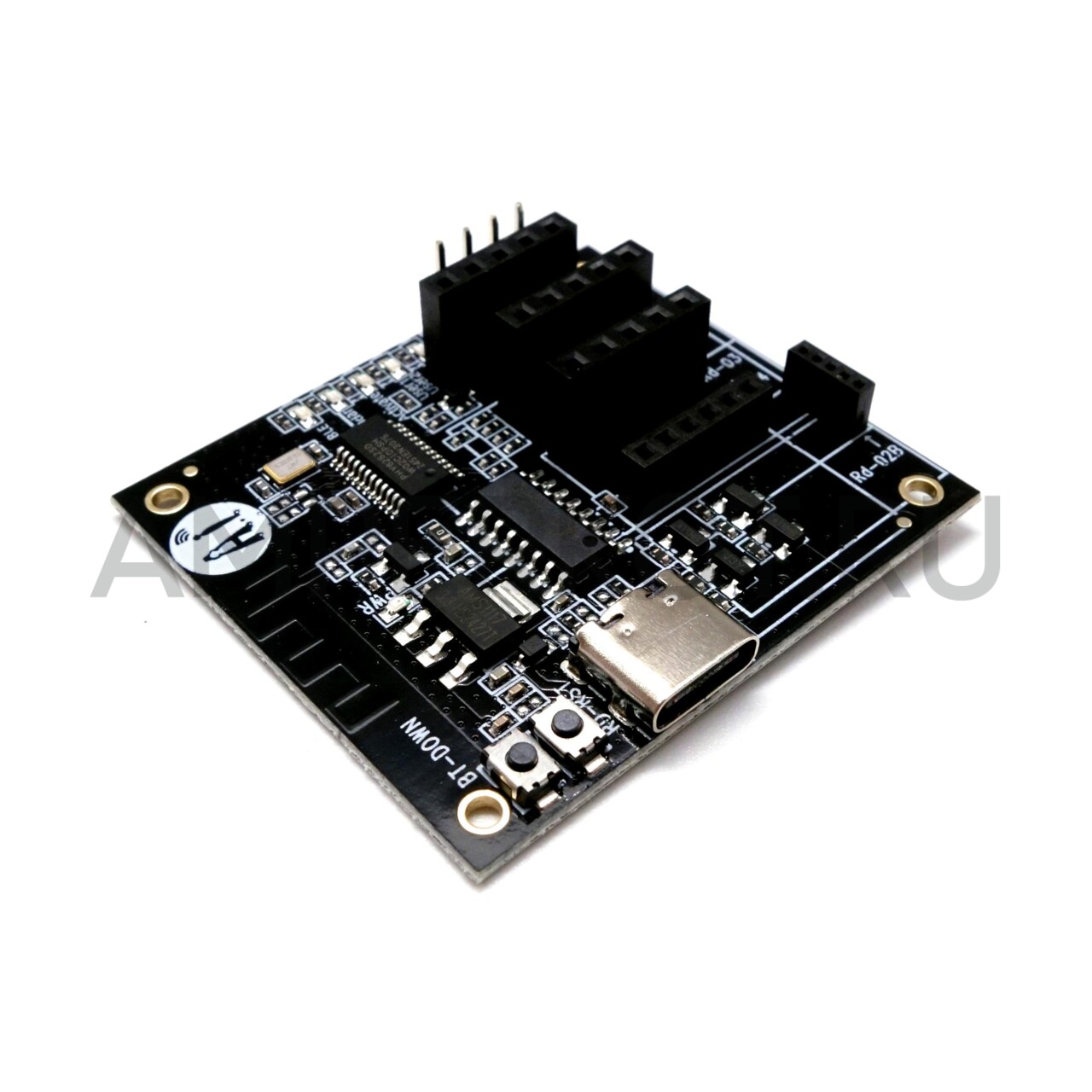

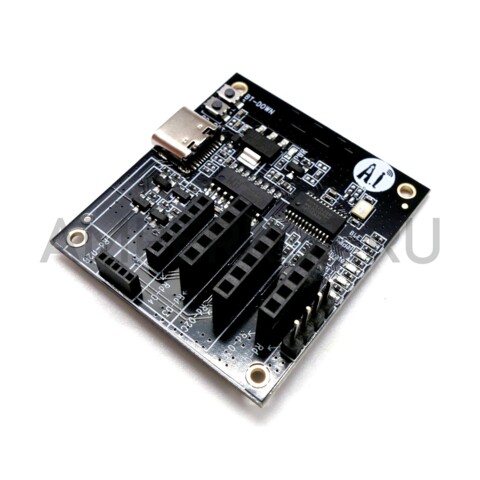

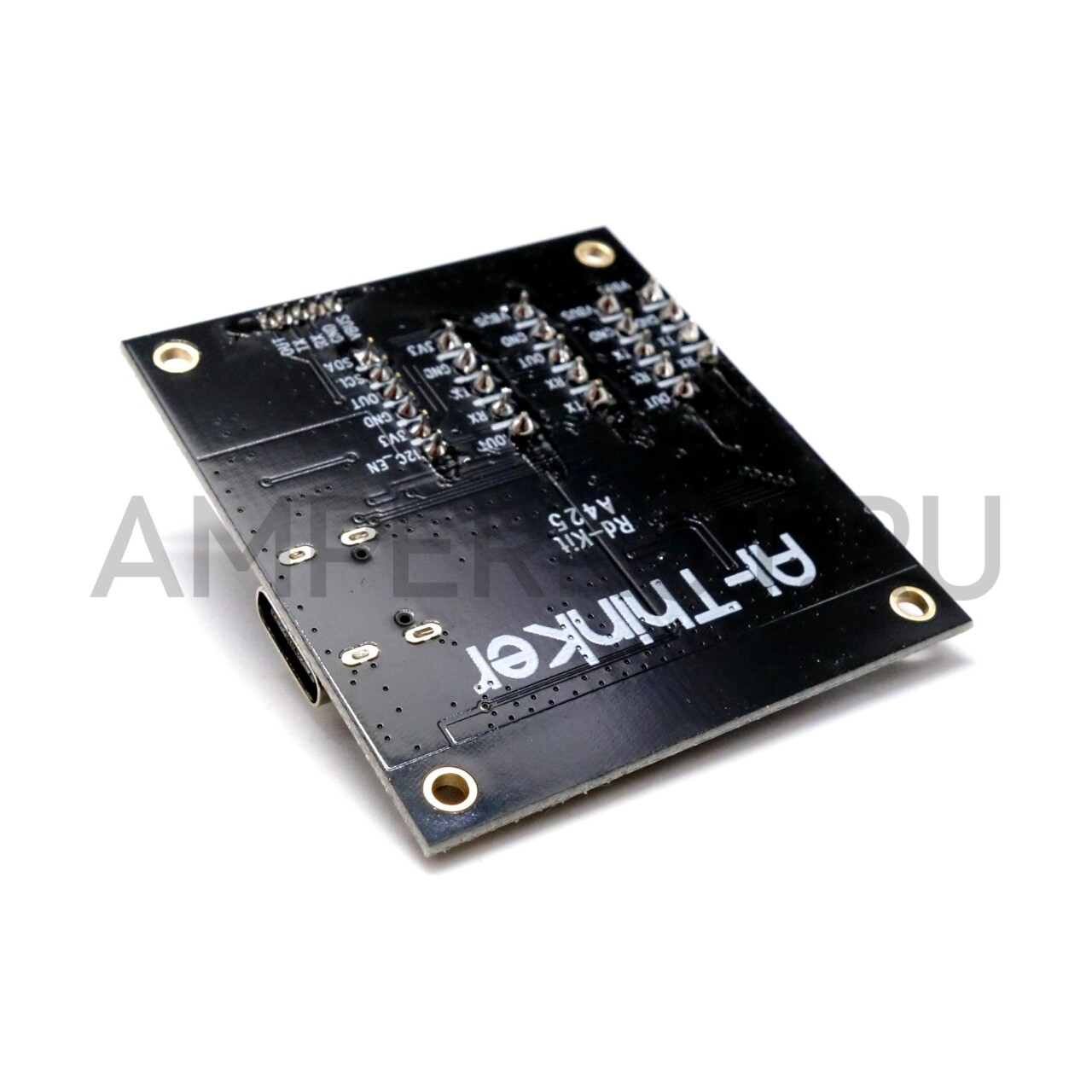

Отладочная плата Ai-Thinker RD-KIT предназначена для микроволновых датчиков присутствия человека RD-02B, RD-02C, RD-03, RD-03D, RD-03E и RD-04. Плата построена на чипе PHY6252(SSOP24), представляющим собой высокоинтегрированную маломощную систему Bluetooth на кристалле (SoC). Позволяет обнаруживать и корректировать данные и параметры всех поддерживаемых модулей. Поддерживает BLE5.2 со скоростями 125 Кбит/с, 500 Кбит/с, 1 Мбит/с, 2 Мбит/с. Имеет на борту 64 КБ SRAM, 256 КБ флэш-памяти, 96 КБ ПЗУ, 256-битную память. Поддерживает локальное и удаленное (FOTA) обновление прошивки. Более подробную информацию о работе с модулем см. здесь.
Характеристики:
- Размер платы: 40*45(±0.2) мм
- Тип антенны: PCB
- Частотный диапазон: 2400~2483.5 МГц
- Рабочий диапазон температуры -20℃~70℃
- Рабочее напряжение: 5V Type-C
- Потребление: ≥500mA
- Поддерживаемые модули: RD-02B, RD-02C, RD-03, RD-03D, RD-03E,Rd-04
- Индикацияt 6 светодиодов（1 красный 5 синих）
- Интерфейс: UART 115200 bps
- Безопасность: AES-128
- Flash память: 256KB
